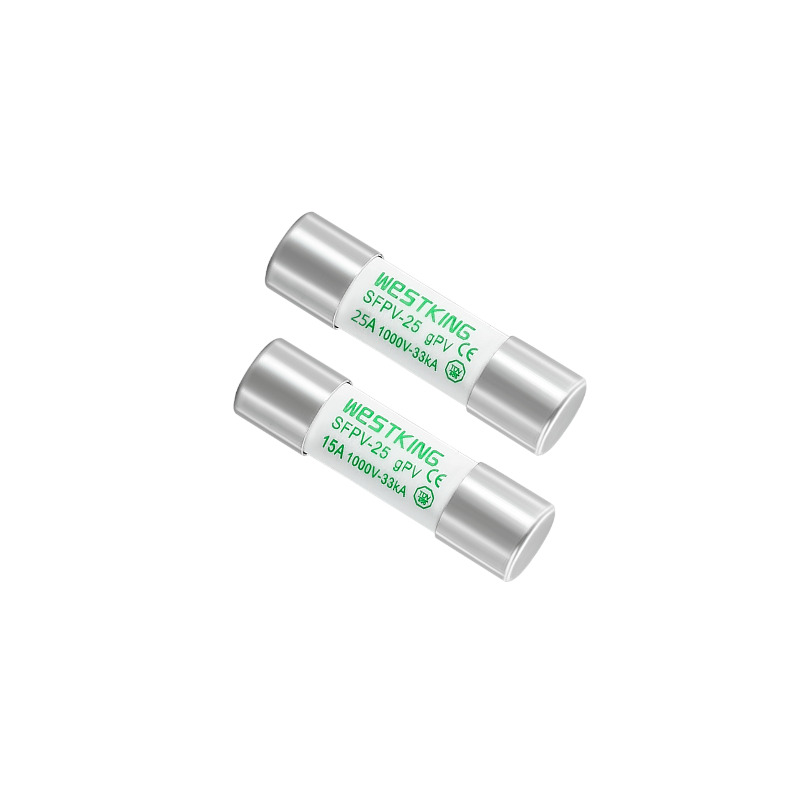

Westkingi mudel SFPV-25 on loodud fotogalvaanilisi süsteeme silmas pidades
ilmub spetsiaalselt ehitatud PV-kaitsmete seeriana, mis on loodud tagama fotogalvaaniliste seadistuste ohutuse. Oma keeruka disainiga pakub see kaitsmete seeria erakordset vastupidavust temperatuurimuutuste ja sagedaste voolutsüklite vastu, soodustades seeläbi süsteemi pikemat vastupidavust.Spetsiaalselt fotogalvaaniliste süsteemide kaitsmiseks välja töötatud Westkingi mudel SFPV-25
on PV kaitsmete seeria, mis on loodud fotogalvaaniliste rakenduste ohutuse tagamiseks. Selle täiustatud konstruktsioon tagab suurepärase vastupidavuse temperatuurile ja voolutsüklitele, aidates kaasa süsteemi pikema elueale. 1000 V alalisvoolu nimiväärtusega mudelil SFPV-25 on madal minimaalne katkestusvõimsus, mis on 1,35 korda suurem kaitsme nimivoolu väärtusest. See võimaldab ohutut voolukatkestust isegi tüüpilistes madala rikkevoolu tingimustes, mida genereerivad PV-massiivid. Kaitske oma võrguvälist või võrguga ühendatud PV-süsteemi ootamatute maandusrikete ja liinitõrgete eest Westkingi kaitse kaitsmeliiniga.
• Nimipinge: | 1000Vdc |
• Nimivoolud: | 1A...32A |
•Kasutuskategooria: | gPV |
•Nimitud purunemisvõime: | 33 kA |
• Minimaalne katkestuse reiting: | 1A > 1,45·In 2...32A > 1,35·In |
• Mittesulav vool: | 1,13·In |
•Säilitustemperatuur: | -40°C ... 90°C |
•Töötemperatuur : | -40°C...85°C |
•Kui ümbritseva õhu temperatuur on kõrgem kui 25°C, vaadake WESTKINGI kaitsme temperatuuri paranduskoefitsiendi tabelit ja kasutusjuhendit.
IEC/EN 60269-1 Kaitsmeühendused – üldnõuded
IEC/EN 60269-6 Fotogalvaaniliste päikesesüsteemide kaitsmeühendused
UL248-19 fotogalvaanilise kaitsme lingid
RoHS-iga ühilduv
Erakordselt madal rikkevoolu katkestusvõime
Tugev konstruktsioon süsteemi eluea pikendamiseks
Vastupidav temperatuuritsüklite suhtes
Usaldusväärne jõudlus äärmuslikel temperatuuridel
In-line PV-moodulite kaitse
Sobib kombineerimiskasti rakendusteks
Kohaldatav kõikide fotogalvaaniliste süsteemide jaoks
Pakub kaitset PV-süsteemide stringi/massiivi tasemel
Ühildub inverterite ja aku laadimiskontrolleritega
TUV CE
is09001 iatf16949
Hiina
Nimetatud vool | I2t (A2s) | Toitekadu (w) 1,0 tolli | Neto kaal | |
Sulamine | Puhastamine | |||
1A | 5 | 16 | 0.9 | 10g |
2A | 8 | 32 | 1.0 | |
3A | 10 | 48 | 1.3 | |
4A | 13 | 65 | 1.5 | |
5A | 22 | 86 | 1.6 | |
6A | 32 | 100 | 1.8 | |
8A | 42 | 135 | 2.1 | |
10A | 50 | 152 | 2.3 | |
12A | 57 | 188 | 2.7 | |
15A | 60 | 230 | 3.0 | |
20A | 80 | 310 | 3.6 | |
25A | 120 | 420 | 4.5 | |
32A | 185 | 660 | 5.0 |
Kirjeldus:
1. Kaitsme töötab normaalselt temperatuurivahemikus -5°C kuni 40°C ja täiendavat korrigeerimist pole vaja.
2. Lubatud kasutustingimused on -40°C kuni 85°C.
3. Lubatud kasutustingimuste piires vaadake seda tabelit.
See juhend on mõeldud gPV 1000Vdc 10x38mm kaitsmelülitile ja kaitsmehoidjale, mis on mõeldud päikeseenergia tootmise kaitseks.
1.Töötingimused
1.1 Ümbritseva õhu temperatuur
Tavalised kasutustingimused: Ümbritseva õhu temperatuur ei ületa 40°C; keskmine välisõhu temperatuur 24 tunni jooksul ei ületa 35°C, kusjuures aasta sees mõõdetud keskmine väärtus on madalam; minimaalne välisõhu temperatuur ei ole madalam kui -5°C. Lubatud kasutustingimused: -40°C kuni 85°C.
1.2 Kõrgus
Tavalised kasutustingimused: paigalduskõrgus ei ületa 2000 m. Lubatud kasutustingimused: 2000m kuni 4500m. Kõrguse parameetrite korrigeerimine: Suurem kõrgus põhjustab peamiselt isolatsiooni halvenemist, halbu soojuse hajumise tingimusi ja õhurõhu muutusi.
a) Iga 100 meetri kõrguse tõusu korral suureneb kaitsme temperatuuri tõus 0,1–0,5 km võrra.
b) Iga 100 meetri kõrguse tõusu korral väheneb keskmine ümbritseva õhu temperatuur umbes 0,5 k võrra.
c) Üldiselt võivad avatud keskkonnas kasutatavad kaitsmed ignoreerida kõrguse mõju nimivoolule ja valida siiski standardtingimused.
d) Suletud keskkondades kasutatavate kaitsmete puhul, kui ümbritseva õhu temperatuur või sisetemperatuur kõrgusega oluliselt ei lange ja võib siiski ulatuda üle 40 °C, peavad nimivoolu vähendama. Iga 1000 meetri kõrguse tõusu korral väheneb nimivool 2–5%.
1.3 Atmosfääritingimused
Tavalised kasutustingimused: õhk on puhas, suhteline õhuniiskus ei ületa 50% ümbritseva õhu temperatuuril 40°C; madalamatel temperatuuridel on lubatud kõrgem suhteline õhuniiskus; nendes tingimustes võib temperatuurimuutuste tõttu aeg-ajalt tekkida mõõdukas kondensatsioon. Tavalised kasutustingimused: märkimisväärset kondenseerumist ei esine, suhteline õhuniiskus on kuni 95%.
2. Paigaldustingimused
Kaitsme tuleb paigaldada horisontaalselt või vertikaalselt, kusjuures konkreetne paigaldus sõltub tegelikust olukorrast. Elektriline kliirens ei tohiks olla väiksem kui 8 mm ja roomamiskaugus ei tohiks olla väiksem kui 10 mm. PV-kaitsme paigalduskategooria on III klass. Paigaldustingimused on järgmised:
a) kohas, kus puudub oluline vibratsioon ja löök.
b) Plahvatusohuta keskkonnas, mis ei sisalda gaase ega tolmu, mis võib korrodeerida metalle või hävitada isolatsiooni (sh elektrit juhtiv tolm).
c) kohas, kus vihma või lund ei tungi.
3. Paigaldusmeetod:
a) TH35 standardrööpa paigaldus;
b) Kruvi spetsifikatsioon: M5;
c) Soovitatav paigalduspöördemoment: 2,0 N·m;
d) Pöördemomendi tolerants: ± 3%.
4. Pakendamine ja ladustamine
Pakend: WESTKINGi PV-kaitsmed on lainepaberist sisekarpides ja väliskarpides, millel on vihma-, niiskuskindluse ja hapruse ohutusmärgised.
Säilitamine: Temperatuur: -40°C kuni 40°C; Suhteline õhuniiskus ei ületa 70% temperatuuril 40 °C, 80% temperatuuril 30 °C ja 90% temperatuuril alla 20 °C; niiskuskindel, vältige kokkupuudet vedela veega ja niiskuse imendumisest tingitud deformatsiooni; tulekindel.
5.Kasutamine ja hooldus
Professionaalsed töötajad peaksid PV-kaitsmeid regulaarselt puhastama ja hooldama, kontrollides kinnitusdetailide seisukorda, et tagada ohutu kasutamine. Kui PV Fuse link sulab, on soovitatav see asendada WESTKINGi PV kaitsmega. Kaitsmeelemendi vahetamisel eemaldage PV kaitsmehoidjalt tolm ja muud saasteained
Lugege see juhend hoolikalt läbi, sest see aitab teil kaitsmeid õigesti kasutada. WESTKING New Energy Technology Co., Ltd. ei paku oma klientidele mitte ainult kvaliteetseid kaitsmeid, vaid pakub ka igakülgseid tehnilisi teenuseid, mis aitavad kasutajatel elektriohutusprobleemide lahendamisel. Esimese Hiina ettevõttena, kes uurib ja toodab alalisvoolukaitsmeid, on WESTKING jätkuvalt pühendunud kvaliteetsete kaitsmetoodete pakkumisele uue energia elektrivälja jaoks.
