Tutvustame Westkingi uusimat uuendust: kõikehõlmavat kaitsmehoidikute seeriat

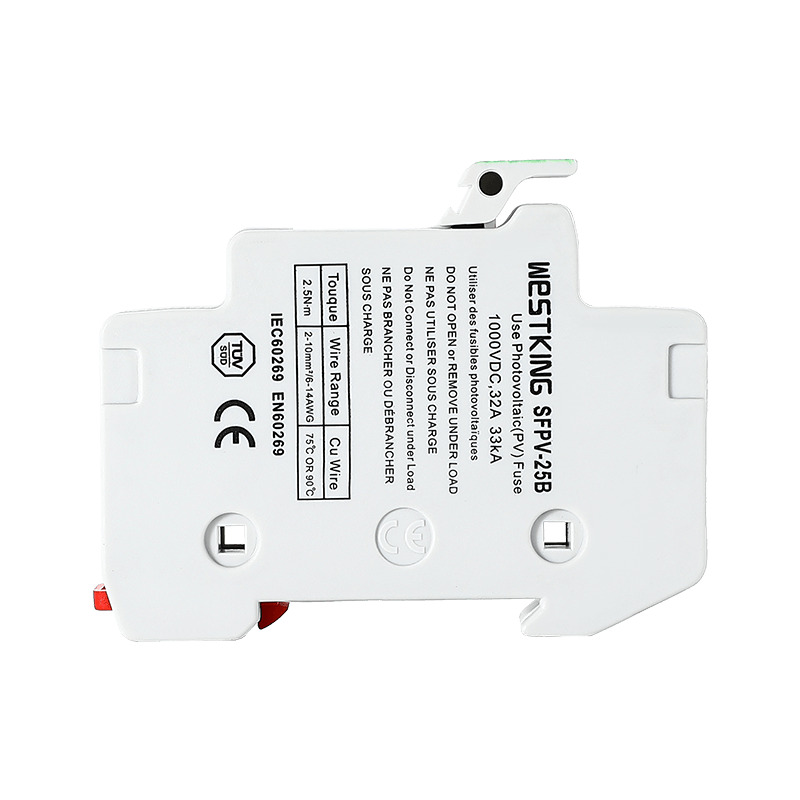

kohandatud fotogalvaanilise süsteemi kaitseks. Täpselt konstrueeritud 10x38 mm fotogalvaanilise kaitsmehoidiku seeria on loodud selleks, et kaitsta fotogalvaanilisi süsteeme. Modulaarse disainiga kaitsmehoidikud seavad esikohale ohutuse ja kasutajasõbralikkuse, vastavad rangetele IEC ja UL standarditele, pakkudes samal ajal IP20 kaitseklassi. Neid eristab nende intuitiivne kaitsme vahetamise funktsioon, mis nõuab lihtsaks hoolduseks vaid õrna koputamist.Westking toob turule uuendusliku ja tervikliku kaitsmehoidiku
tooted. 10X38mm fotogalvaanilise kaitsmehoidiku seeria on loodud spetsiaalselt fotogalvaaniliste süsteemide kaitseks. Modulaarse disainiga kaitsmehoidikud on ohutud ja hõlpsasti kasutatavad, vastavad IEC ja UL standarditele, pakuvad kaitsetaset IP20 ja sisaldavad kaitsme vahetusfunktsiooni (vajalik vaid kerge koputamine). 10X38mm PV kaitsmehoidiku seeria on saadaval visuaalse kaitsme purunemise indikaatoriga või ilma ning seda saab valida ühepooluselise disainina. Tugevast ja vastupidavast termoplastsest materjalist valmistatud Westkingi tooteseeria tagab stabiilsuse ja vastupidavuse.Erisoovitus: kasutage oma fotogalvaanilise süsteemi igakülgse kaitse tagamiseks Westkingi 10x38 mm PV kaitsmehoidjaid koos vastavate kaitsmetega.
• Nimipinge: | 1000Vdc või 1100Vdc |
• Nimivoolud: | 32A |
•Kaitseaste: | IP20 |
• Toote suurus: | 10x38mm gPV kaitsmete link |
•Nimitud purunemisvõime: | 33kA |
•Säilitustemperatuur: | -40°C ... 90°C |
•Töötemperatuur : | -40°C...85°C |
•Kaitsmehoidja võimsuse hajumine: | 0,37 W |
•Isolatsiooni nimipinge: | 6kV |
IEC/EN 60269-1
IEC/EN 60269-2
UL4248-1 Kaitsmehoidikud
UL4248-19 Fotogalvaanikaitsmehoidikud
UL486E Juhtmete klemmid
CSA C22.2 Nº 4248-1 Kaitsmehoidiku komplektid
CSA 22.2 Nº 65 Juhtmepistikud
Ruumisäästlik kompaktne disain
Moodulkonstruktsioon paindlikkuse tagamiseks
TH35 DIN-liistu paigaldus lihtsaks integreerimiseks
IP20 kaitsetase
Sõrmekindel disain
Mugav juurdepääs kaitsmele
Lukustatav ilma lisatarvikuteta
Suletav nii suletud kui avatud asendis
Valikuline visuaalne kaitsme indikaator
Valmistatud PBT plastmaterjalist
Sisaldab leegiaeglustavaid materjale, mille hõõgtraadi süttivusindeks on kuni 960
Fotogalvaanilised rakendused kuni 1100 VDC
Kaitse PV stringi/massiivi tasemel
Inverteri rakendused
Kombainkasti töö
is09001 iatf16949
TUV CE
Hiina
tüüp | led indikaator | Netokaal | pakkimine |
SFPV-25B-1P | EI | 60g | 12tk/karp |
SFPV-25B-2P | EI | 121 g | 6tk/karp |
SFPV-25B-3P | EI | 182 g | 4tk/karp |
SFPV-25B-4P | EI | 243 g | 3tk/karp |
SFPV-25BX-1P | JAH | 62 g | 12tk/karp |
SFPV-25BX-2P | JAH | 125 g | 6tk/karp |
SFPV-25BX-3P | JAH | 187 g | 4tk/karp |
SFPV-25BX-4P | JAH | 249 g | 3tk/karp |
WESTKING 10X38mm PV kaitsmehoidja on Hiinas fotogalvaanilise elektritootmise rakendustes ületanud 30 miljonit ühikut. Kuna fotogalvaanilisi kaitsmeid kasutatakse tavaliselt välistingimustes karmides keskkondades, kus on olulised temperatuurierinevused, kehtivad fotogalvaaniliste kaitsmete materjali valikule ranged nõuded. Uurimis- ja arendustegevuse etapis viis WESTKING New Energy Technology Co., Ltd. läbi ulatuslikud simuleeritud töötingimuste testid ja valideerimised. Viidates tegelikele töötingimustele turul ja võttes arvesse keskkonnategureid, lõi WESTKING lõpuks fotogalvaanilise hoidiku, mis talub karmide keskkonnakatsete tingimusi. Selle tulemuseks on Hiina turul suurepärane suust suhu ning kasutajad on meie toodetele paljudes tehniliste ümberkujundamisprojektide pakkumiste näidistes andnud kõrgeid hinnanguid.
Allpool on tabel keskkonna vähendamise koefitsientide kohta 10X38 mm PV kaitsmehoidiku rakenduskeskkondade jaoks koos paigaldus- ja juhtmestiku juhistega. Lugege see hoolikalt läbi, kuna see on fotogalvaaniliste kaitsmete õigeks kasutamiseks ülioluline ja võib vähendada tõrkeid ja pikendada kaitsmehoidiku kasutusiga.
Maksimaalne pingutusmoment: 2 Nm
Jäiga või mitmeahelalise traadi jaoks, mille suurus on 1–16 mm² (16–6 AWG), soovitab WESTKING kasutada maksimaalselt 2 x 6 mm² PZ2 või 5,5 x 1 mm lamedaid kruvikeerajaid (maksimaalse läbimõõduga 6 mm).
Ümbritsev temperatuur | -40° kuni 20℃ | 30℃ | 40℃ | 50℃ | 60℃ | 70℃ | 80℃ | 90℃ |
Reitingu vähendamise tegur (Le) | 1 | 1 | 1 | 0.92 | 0.83 | 0.73 | 0.62 | 0.48 |
Niiskus | 95% | 90% | 80% | 50% | - | - | - | - |
Reitingu vähendamise tegur (Le) | 1 | 0.95 | 0.90 | - | - | - | - |
Postide arv (kõrvuti) | Voolu alandustegur (lth) |
1p-3p | 1 |
Suurem kui 4P või sellega võrdne | 0.9 |
