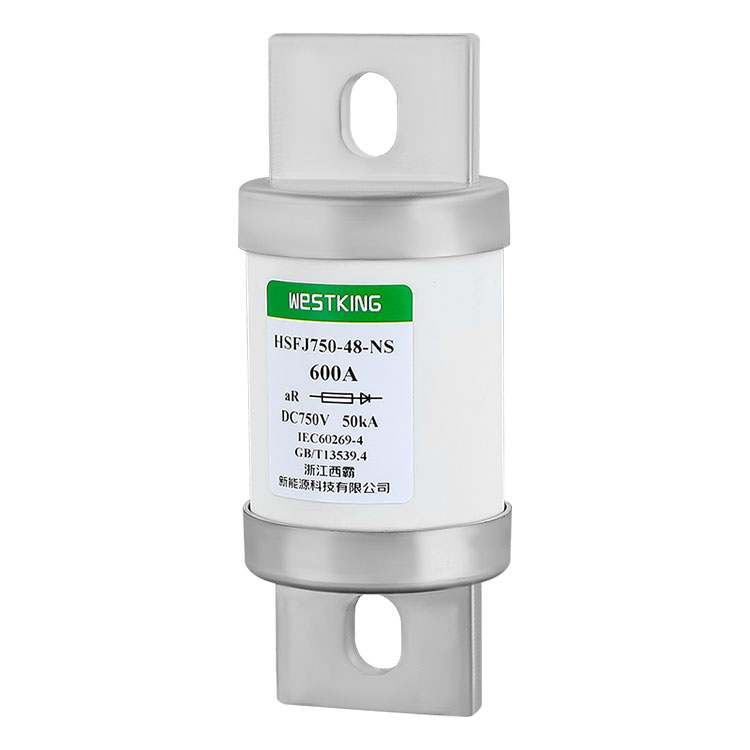

750 VDC HSFJ750 kiire kaitse

WETKINGI HSFJ750 seeria alalisvoolukaitsmed750 VDC HSFJ750 kiire kaitseon poltidega ühendatud silindrilised kiiretoimelised kaitsmed, mis sobivad pooljuhtseadmetele, nagu inverterid, alaldid ja muundurid, aku- ja mootoriseadmed ning tööstusharudele, nagu raudteetransiit ja laadimisjaamad. Toodetel on kiire reageerimisvõime, madal temperatuuri tõus ja energiatarve ning hea vibratsioonivastane jõudlus, pakkudes erinevatele elektrisüsteemidele usaldusväärset lühisekaitset.

Saada päring

Tootekirjeldus

WESTKING'i HSFJ750 seeria Põhja-Ameerika stiilis poltidega kiirkaitsmed on mõeldud kaitsma:

DC ühissiin: alalisvoolu siinisüsteemi ohutuse ja töökindluse tagamine.

Alalisvooluajami toitemuundurid/alaldid: nende seadmete kaitsmine ülekoormuse ja lühiste eest.

Alandatud nimipingega starterid: nende seadmete liigpingest või ülevoolust põhjustatud kahju vältimine.

Kõrgepinge veojõumuundurid: nende inverterite kaitsmine pinge tõusude ja muude elektriohtude eest.

Need kaitsmed750 VDC HSFJ750 kiire kaitsepakuvad usaldusväärset kaitset erinevatele elektriseadmetele ja süsteemidele, millel on kiire reageerimine, madal temperatuuri tõus ja hea vibratsioonivastane jõudlus. WESTKINGi HSFJ750 seeria kaitsmed, mis sobivad ideaalselt sellistesse tööstusharudesse nagu raudteetransiit ja laadimisjaamad, vastavad kaasaegsete elektrisüsteemide nõuetele ning tagavad operaatorite ja seadmete ohutuse.

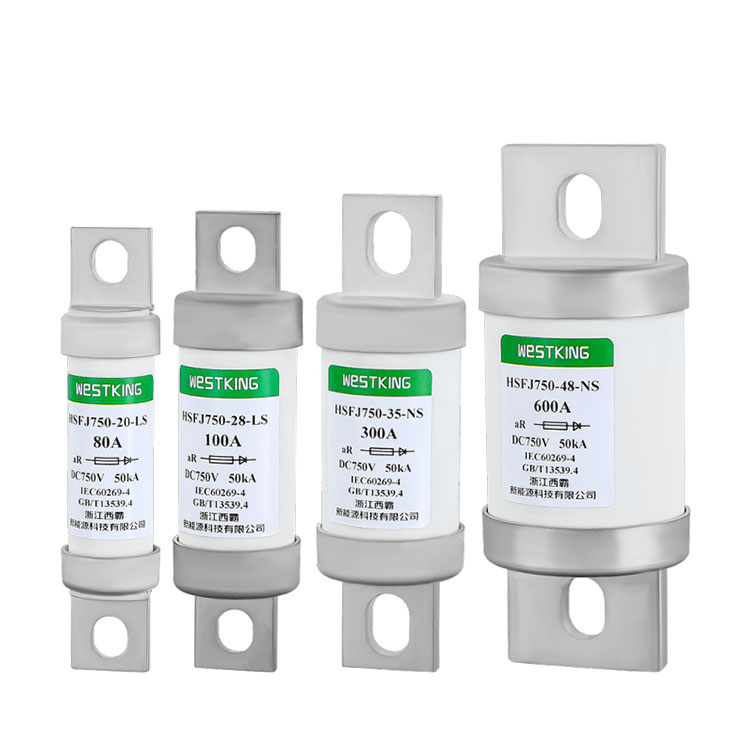

750 VDC HSFJ750 kiire kaitseTehnilised andmed

Tüüp	Nimipinge	Hinnatud voolud
HSFJ750-20-LS (amp)	750VDC/1000Vac	50A,60A,70A,80A,100A,125A,150A
HSFJ750-28-LS (amp)	750VDC/1000Vac	100A,125A,150A,175A,200A,250A
HSFJ750-35-NS (amp)	750VDC/1000Vac	200A,250A,300A,350A,400A
HSFJ750-48-NS (amp)	750VDC/1000Vac	300A,350A,400A,450A,500A,550A,600A

Kasutuskategooria:aR

Nimetatud katkestusvõimsus: 50 kA

Standardid

IEC/EN 60269-4

RoHS-iga ühilduv

750 VDC HSFJ750 kiire kaitsePÕHIOMADUSED/EELISED

Kiire voolukatkestus: kiired kaitsmed pakuvad kiiret voolukatkestust, minimeerides õnnetusjuhtumite kaod.

Töökindlus: poltidega ühendatud disain suurendab stabiilsust ja töökindlust, tagades normaalse töö karmides keskkondades.

Lihtne paigaldamine: poltidega ühendatud kaitsmete standardne disain muudab paigaldamise ja hoolduse lihtsaks.

Lai kohaldatavus: Kiirkaitsmed sobivad erinevatele toiteseadmetele, sealhulgas alalisvoolu tavalistele siinidele, alalisvoolu ajami võimsusmuunduritele/alalditele, alandatud pingega starteritele ja kõrgepinge veojõumuunduritele.

Ohutus: Kiired kaitsmed kaitsevad seadmeid ja personali rikete ajal.

Keskkonnakaitse: Tootmises kasutatakse keskkonnasõbralikke materjale, mis vähendavad keskkonnamõjusid.

Energiasääst: kiiretel kaitsmetel on suur võimsuse katkestuskiirus, mis aitab säästa energiat.

750 VDC HSFJ750 kiire kaitseRAKENDUSED

WESTKING'S HSFJ750 seeria Põhja-Ameerika stiilis poltühendusega kiirkaitsmed on mõeldud peamiselt alalisvoolu tavaliste siinide, alalisvoolu ajami võimsusmuundurite/alaldi, alandatud pingega starterite ja kõrgepinge veojõumuundurite kaitseks.

Need kaitsmed mängivad elektrisüsteemides üliolulist rolli, kuna võivad voolu ülekoormuse või lühise korral kiiresti toiteallika katkestada.

See funktsioon tagab seadmete ohutuse ja väldib kahjustusi, muutes need erinevate elektrisüsteemide asendamatuks osaks.

Sertifikaadid

• is09001 iatf16949

Päritolu

Hiina

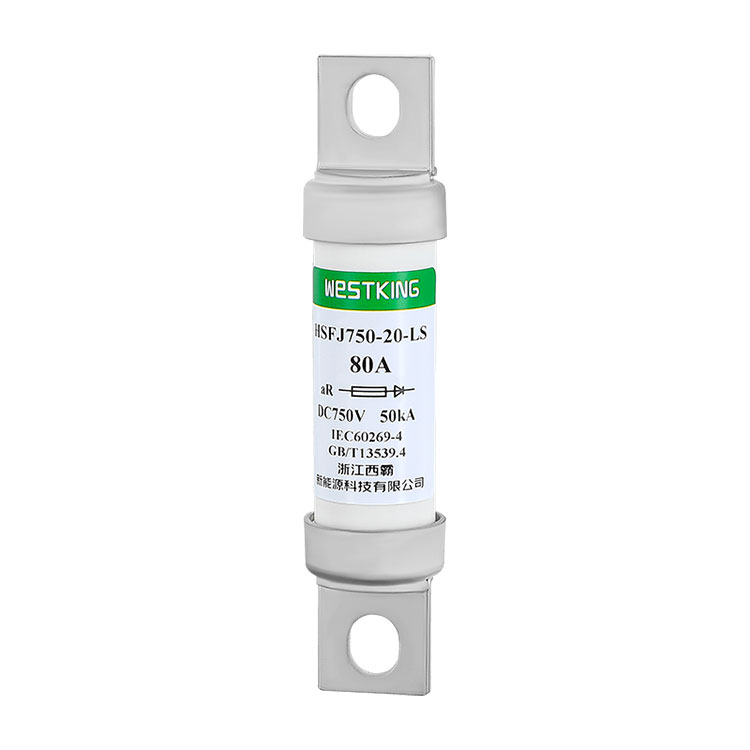

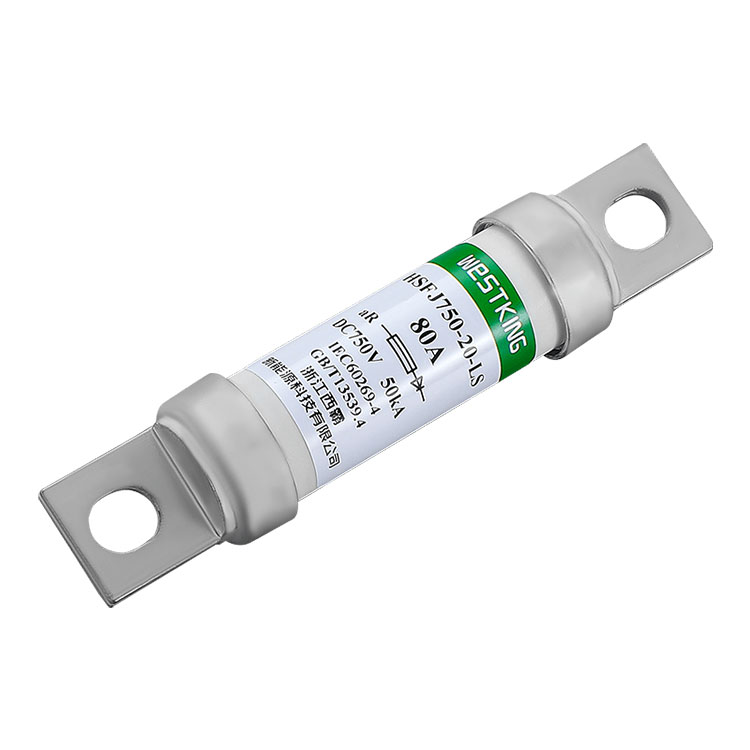

750VDC KIIRKAITSE-HSFJ750-20-LS

Tüüp			Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
Tüüp	Sulamine	Puhastamine	Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
HSFJ750-20-LS-50A	165	760	12.0	Paigaldage polt M8 Soovitatav paigaldusmoment 12,0 N▪m
HSFJ750-20-LS-60A	280	1050	14.0
HSFJ750-20-LS-70A	400	1500	17.0
HSFJ750-20-LS-80A	550	2300	19.5
HSFJ750-20-LS-100A	960	3870	23.0
HSFJ750-20-LS-125A	1640	5800	26.5
HSFJ750-20-LS-150A	2450	8460	31.0

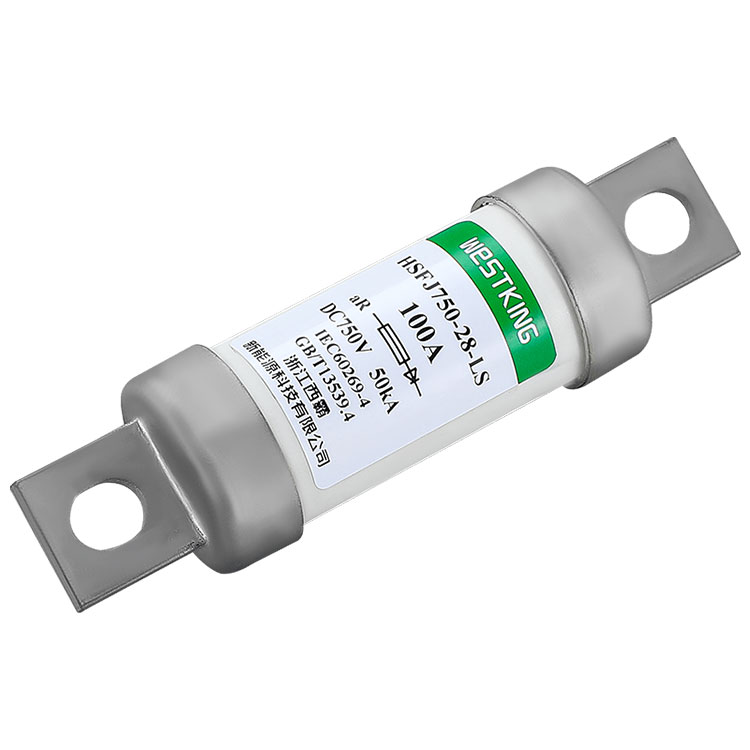

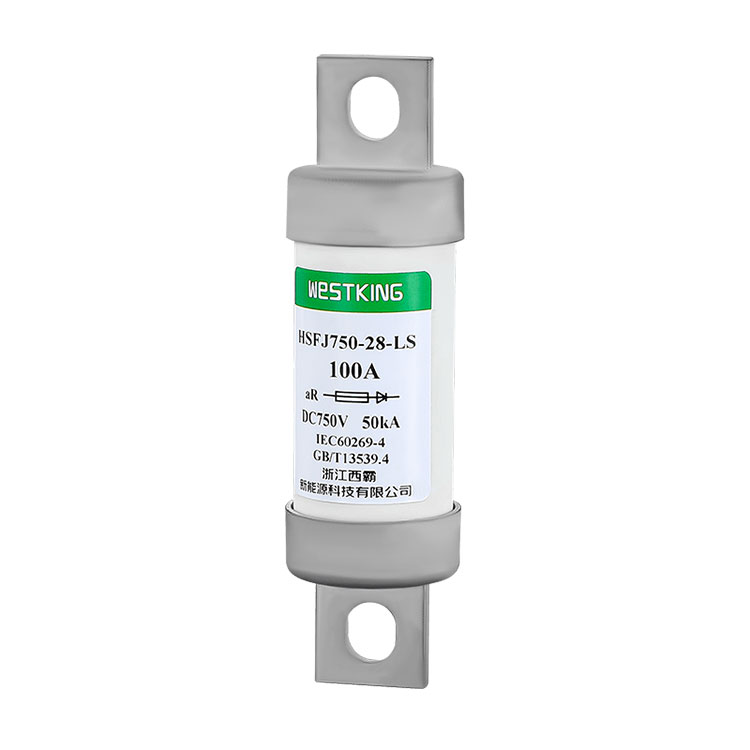

750VDC KIIRKAITSE-HSFJ750-28-LS

Tüüp	I2t (A2s)		Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
Tüüp	Sulamine	Puhastamine	Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
HSFJ750-28-LS-100A	700	3500	21.0	Paigaldage polt M8 Soovitatav paigaldusmoment 12,0 N▪m
HSFJ750-28-LS-125A	1350	5200	26.5
HSFJ750-28-LS-150A	1900	7500	33.0
HSFJ750-28-LS-175A	2800	9000	38.0
HSFJ750-28-LS-200A	4550	15100	42.5
HSFJ750-28-LS-250A	6900	34500	52.0

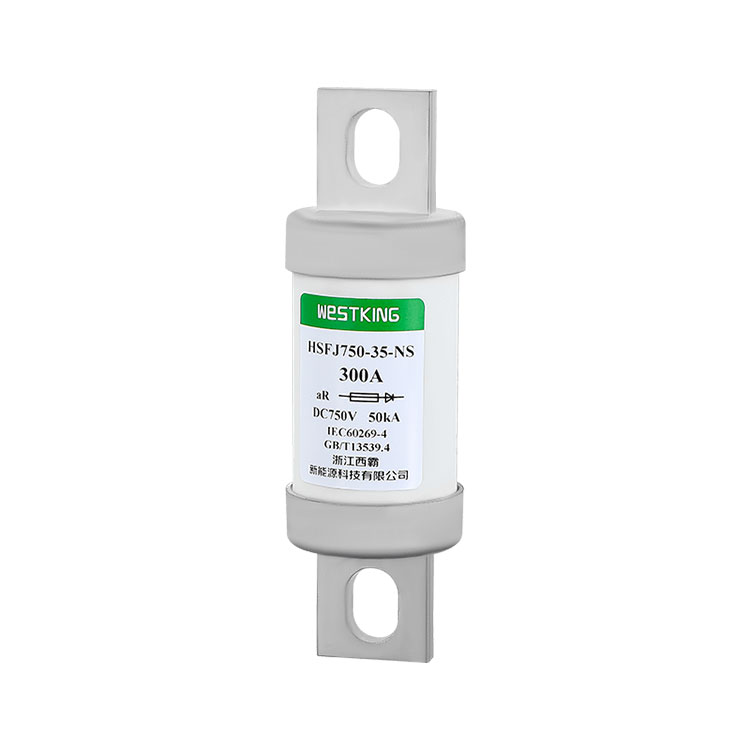

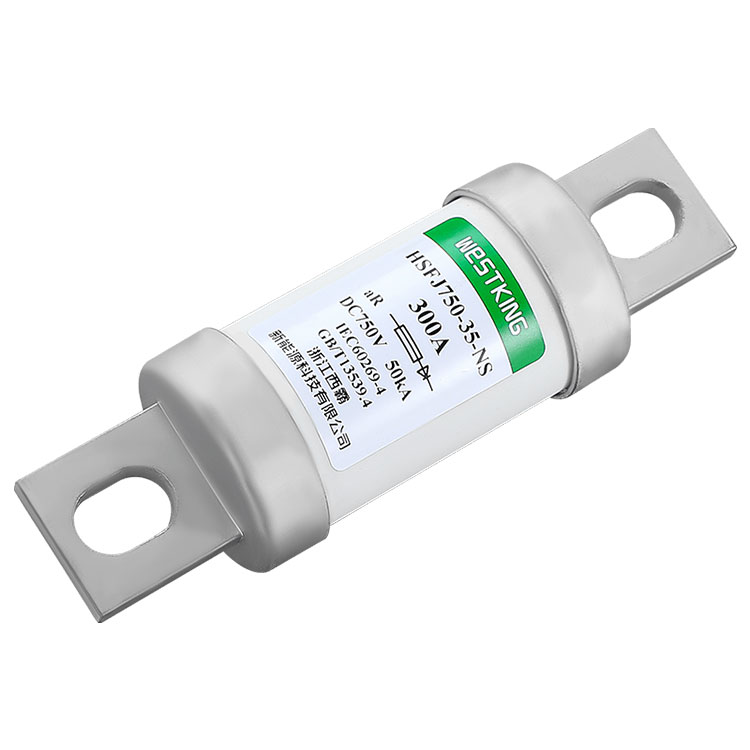

750VDC KIIRKAITSE-HSFJ750-35-NS

Tüüp	I2t (A2s)		Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
Tüüp	Sulamine	Puhastamine	Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
HSFJ750-35-NS-200A	7200	18600	40.0	Paigaldage polt M10 Soovitatav paigaldusmoment 20,0 N▪m
HSFJ750-35-NS-250A	10300	38500	45.5
HSFJ750-35-NS-300A	14500	56700	50.0
HSFJ750-35-NS-350A	19000	75800	57.5
HSFJ750-35-NS-400A	26500	99000	70.0

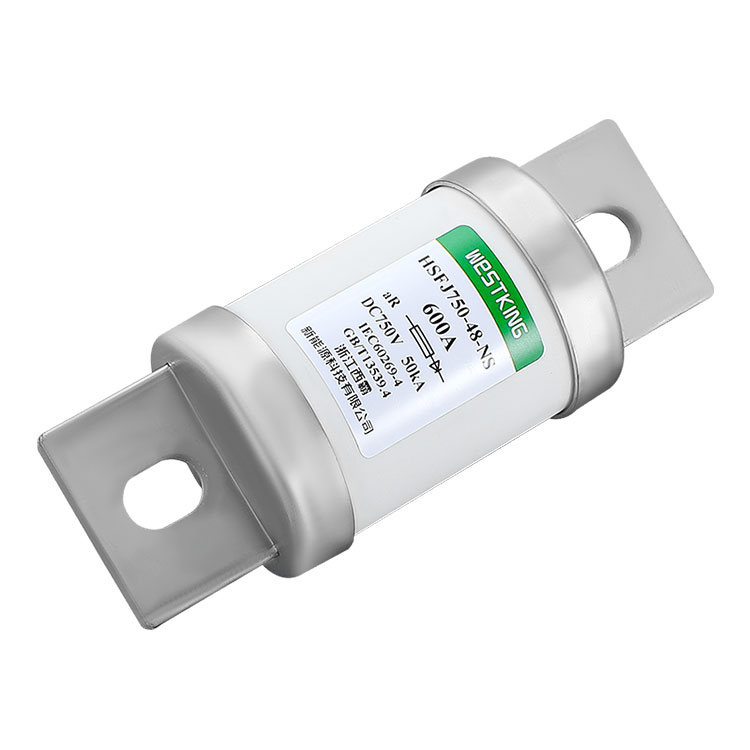

750VDC KIIRKAITSE-HSFJ750-48-NS

Tüüp	I2t (A2s)		Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
Tüüp	Sulamine	Puhastamine	Võimsuse kadu 1,0 tolli (w)	Kinnituspolt/ pöördemoment
HSFJ750-48-NS-300A	17000	72000	53.5	Paigaldage polt M10 Soovitatav paigaldusmoment 20,0 N▪m
HSFJ750-48-NS-350A	21000	95000	61.0
HSFJ750-48-NS-400A	30000	115000	76.5
HSFJ750-48-NS-450A	37000	135000	91.0
HSFJ750-48-NS-500A	45000	178500	101.5
HSFJ750-48-NS-550A	56500	214000	112.5
HSFJ750-48-NS-600A	63000	265000	125.0
