J EV Fuse 750VDC seeria

WESTKING Type J Maanteesõidukid Kaitsmeühendused on saadaval pingetega 750VDC ja 750VDC. Neid kasutatakse tavaliselt PDU-de peamiste vooluahela kaitseelementidena, voolutugevusega 50A kuni 600A, mis sobivad erinevatele sõidukimudelitele. WESTKING EV FUSE kasutab ka täiustatud materjale ja tehnoloogiaid, et tagada selle normaalne töö karmides keskkondades, nagu kõrge temperatuur, niiskus ja vibratsioon, suurendades seeläbi elektrisõidukite ohutust ja töökindlust.

J EV Fuse 750VDC seeriaTehnilised andmed

J EV Fuse 750VDC seeriaMaterjali kirjeldus:

1- Kaitsmetoru on valmistatud tugevast 95% alumiiniumoksiidi keraamikast;

2- Kaitsmeelement on valmistatud imporditud Jaapani materjalist ja läbib täpse stantsimise.

J EV Fuse 750VDC seeriaEhitusprotseduur:

1- metallist vasest komponendid needitakse esmalt ja seejärel keevitatakse uuesti;

2- Sisemine kvartsliiv sisaldab WESTKINGi eksklusiivset kõvenemisprotsessi, mis kaitseb toote eraldumise ja kaarepihustuse eest, mis on põhjustatud liinitõrgetest dünaamilise töö käigus.

Standardid

ISO8820-8

Hangi D622

Toodetud ITAF16949 kvaliteedisüsteemi järgi autotööstuse nõuetele vastavuse tagamiseks

RoHS-iga ühilduv

REACH-deklaratsioon on saadaval nõudmisel

PÕHIOMADUSED/EELISED

Kõrge liigpingevoolu takistus

Talub karmides sõiduoludes

Ohutu ja usaldusväärse sulatusomadused

Topeltkaitse ülekoormuse ja lühise eest

Madal temperatuuri tõus ja energiatarve, mis pikendab aku tööulatust

Kõrge purunemisvõime

Kõrge rattasõidu jõudlus

RAKENDUSED

Akupaki kaitse

BDU ja PDU

Aku ühenduskarp abiseadmete jaoks

SEE/KÕIK

Elektrienergia salvestamine

Akulaadija

Superkondensaatori kaitse

Alalisvoolurelee / lahklüliti / lüliti varukaitse

Hooldusohutuse lahtiühendamine (MSD)

Sertifikaadid

is09001 iatf16949

Päritolu

Hiina

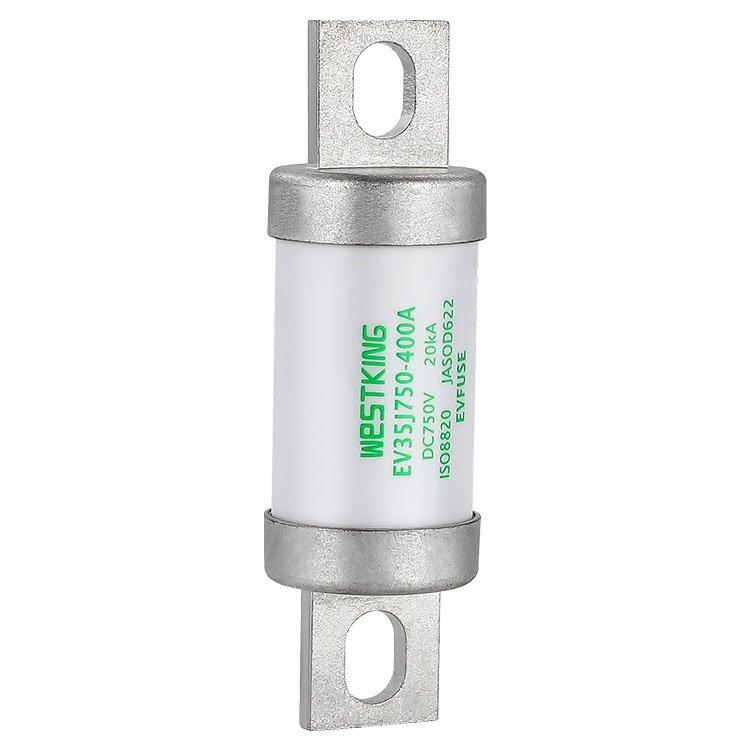

Elektrisõiduki toitekaitsmed 750VDC EV35J750 kaitse akupakile

Elektrisõiduki toitekaitsmed 750VDC EV48J750 kaitse akupakile

EV FUSE t-I omadused

temperatuuri paranduskoefitsientide diagramm

WESTKING J EV kaitsme 750 VDC seeria kirjeldus:

1. Kaitsme töötab normaalselt temperatuurivahemikus -5°C kuni 40°C ja täiendavat korrigeerimist pole vaja.

2. Lubatud kasutustingimused on -40°C kuni 85°C.

3. Lubatud kasutustingimuste piires vaadake seda tabelit.

WESTKING tutvustab teile AUTOMOTIVE GRADE EVFUSE ülesehitust, mis erineb oluliselt teistest tehastest ning see on spetsiaalselt uue energiaga elektrisõidukite jaoks mõeldud kaitsmekonstruktsioon.

1-Metallist otsakork ja lillad vasest jalad on tugevalt kinnitatud neetimise ja uuesti keevitamise teel, et tagada nende stabiilsus vibratsiooni eest.

2-Kaitsmetoru on valmistatud kõrge alumiiniumoksiidisisaldusega keraamikast, mis talub elektrikaare mõju ja säilitab oma kuju kõrgetel temperatuuridel.

3-Kaitsmeelement on valmistatud imporditud Jaapani sulamist materjalidest, mis tagab selle vastupidavuse praegustele trikkidele.

4-Kaarkustutusaine on kõrge puhtusastmega kvartsliiv, mis on valikuliselt puhastatud ja töödeldud.

5-WESTKINGi väljatöötatud kõvendusprotseduuri kasutatakse kvartsliiva tahkestamiseks, vältides kaitsmeelemendi vibratsiooni tõttu lõhenemist ja leevendades tõhusalt elektrikaare löökide intensiivsust.

6-Sisemise ja välimise otsakorgi jaoks on takistuse minimeerimiseks rakendatud interferentsi sobivus.
