Tooted > Päikeseenergia kaitsmeühendus ja kaitsmehoidik > 1500 VDC fotogalvaanilised kaitsmed > NH2XL GPV 1500VDC kaitsme link

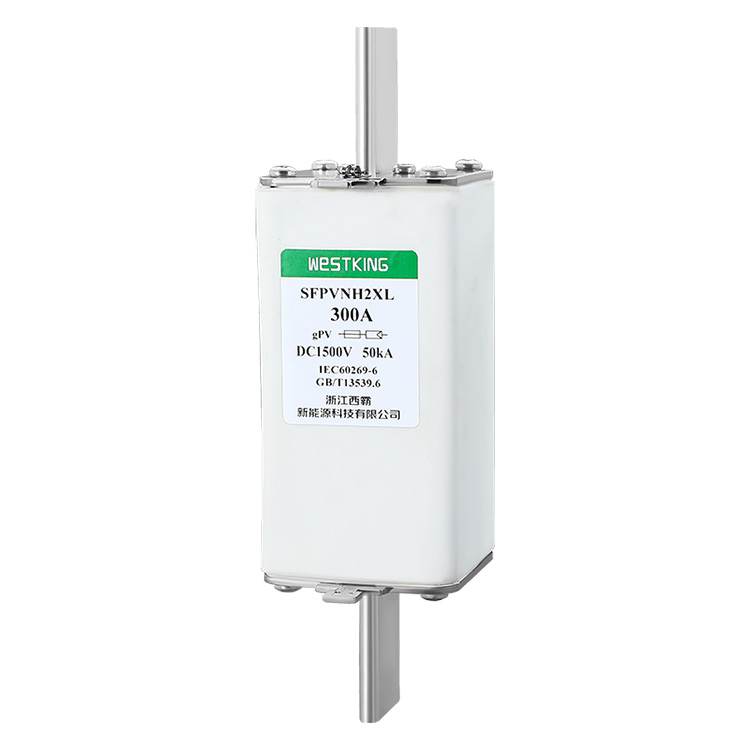

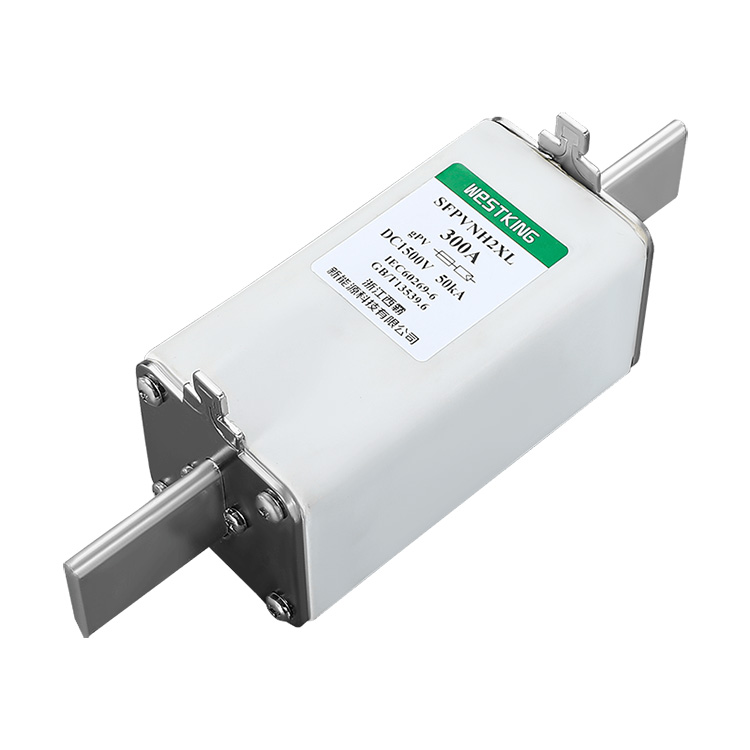

NH2XL GPV 1500VDC kaitsme link
WESTKING NH2XL PV kaitse on mõeldud peamiselt fotogalvaaniliste kettahelate kaablite kaitsmiseks.on usaldusväärne eestkostja. Selle uuenduslik sisestusstiilis struktuur ei taga mitte ainult tõhusat kaitset, vaid suurendab ka paigaldus- ja asendamisprotsesside mugavust.
Saada päring
Tootekirjeldus
WESTKING NH2XL fotogalvaaniline (PV) kaitseon mõeldud peamiselt fotogalvaaniliste kettahelate kaablite kaitsmiseks. Selle sisestusstiilis struktuur muudab paigaldamise ja asendamise mugavamaks. Suurepärase jõudluse ja töökindlusega on NH2XL-kaitse pälvinud laialdase tunnustuse kogu maailmas. Lisaks vastab toode IEC60269 standardile, tagades selle ohutuse ja stabiilsuse erinevates rakendusstsenaariumides. NH2XL kaitsme sisestusstruktuur võimaldab kiiret ühendamist fotogalvaaniliste süsteemidega, vähendades paigalduskulusid ja aega. Selle kompaktne disain ja ülitugevad materjalid võimaldavad paigaldada piiratud ruumidesse, mis vastavad tänapäevaste fotogalvaaniliste süsteemide ruuminõuetele. Lisaks demonstreerib NH2XL kaitsme suurepärast jõudlust rikkevoolude vastu, kaitstes fotogalvaanilisi süsteeme tõhusalt kahjustuste eest.
Tehnilised andmed
| • Nimipinge: | 1500Vdc |
| • Nimivoolud: | 125A...400A |
| •Kasutuskategooria: | gPV |
| •Nimitud purunemisvõime: | 50kA |
| • Minimaalne katkestuse reiting: | 1,35·In |
| • Mittesulav vool: | 1,13·In |
| •Säilitustemperatuur: | -40°C ... 90°C |
| •Töötemperatuur : | -40°C...85°C |
•Kui ümbritseva õhu temperatuur ületab 25°C, vaadake WESTKINGi päikesekaitsme temperatuuri korrigeerimise tabelit.
Standardid
IEC/EN 60269-1 Kaitsmeühendused – üldnõuded
IEC/EN 60269-6 Fotogalvaaniliste päikesesüsteemide kaitsmeühendused
UL248-19 fotogalvaanilise kaitsme lingid
RoHS-iga ühilduv
PÕHIOMADUSED/EELISED
Ründaja seadmega
Täielik kaitse
Kaitsme materjal on valitud Jaapanist Toshibast
Täitke soolapihustuskatse nõuded
RAKENDUSED
Inverterite ja akulaadimiskontrolleritega ühilduv seade pakub kaitset PV-moodulitele ja sobib kombineerimiskasti rakendustele.
Sobib kasutamiseks kõigis fotogalvaanilistes süsteemides, see pakub kaitset PV-süsteemide stringi/massiivi tasemel.
Sertifikaadid
• is09001 iatf16949
Päritolu
Hiina
ELEKTRILISED KARAKTERISTIKUD
| Nimetatud vool | I2t (A2s) | Toitekadu (w) 1,0 tolli | Neto kaal | |
| Sulamine | Puhastamine | |||
| 125A | 2000 | 8000 | 35 | 1250 g |
| 160A | 5200 | 19000 | 42 | |
| 200A | 9500 | 46000 | 52 | |
| 250A | 16800 | 82000 | 60 | |
| 315A | 40000 | 120000 | 72 | |
| 350A | 44000 | 136000 | 80 | |
| 400A | 56000 | 180000 | 88 | |
t-I omadused
Mõõdud (mm)
| A | B | C | D | E | F | G | H |
| 119 | 114 | 123 | 202 | 32 | 6 | 51 | 60 |
Ühilduvad FUSE alused
temperatuuri paranduskoefitsientide diagramm
Kirjeldus:
1. Kaitsme töötab normaalselt temperatuurivahemikus -5°C kuni 40°C ja täiendavat korrigeerimist pole vaja.
2. Lubatud kasutustingimused on -40°C kuni 85°C.
3. Lubatud kasutustingimuste piires vaadake seda tabelit.
