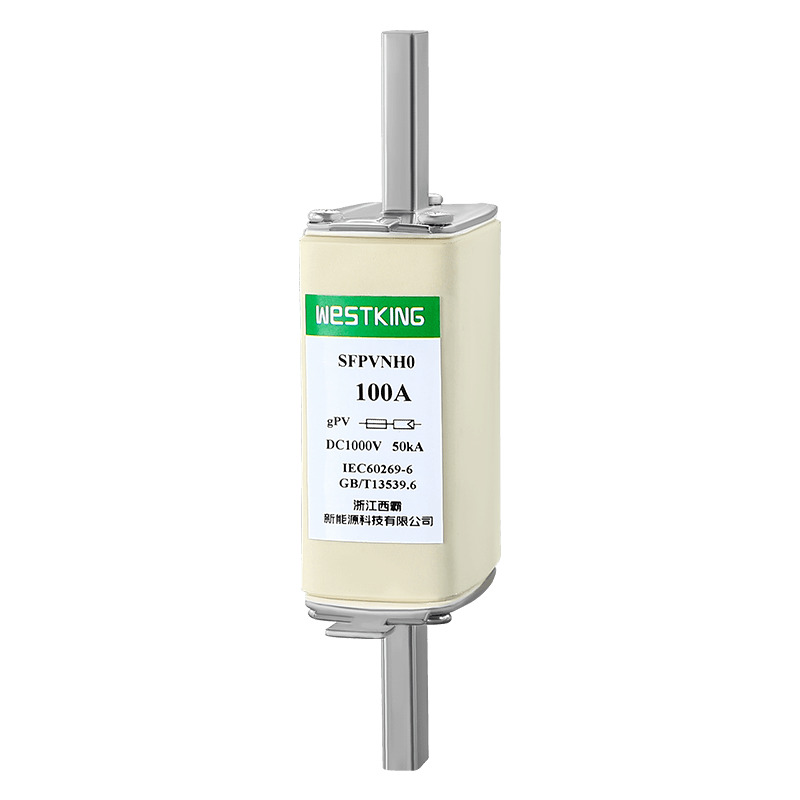

Hiinas asuv usaldusväärne tarnija Westking pakub kvaliteetseid 1000 V alalisvoolu NH0 GPV PV kaitsmeühendusi. Need kaitsmeühendused on mõeldud fotogalvaaniliste rakenduste jaoks, tagades usaldusväärse kaitse päikeseenergiasüsteemides. Westkingi pühendumusega tipptasemele vastavad need kaitsmeühendused tööstusstandarditele ning pakuvad tõhusaid ja ohutuid lahendusi päikeseenergia projektidele.
WESTKINGi fotogalvaaniliste seadmete NH0 gPV kaitsmeühendused on spetsiaalselt loodud pakkuma usaldusväärset ohutuskaitselahendust fotogalvaaniliste seadmete alammassiivi, massiivi või inverteri alalisvoolu sisendis. Need kaitsmeühendused pakuvad igakülgset kaitset ülekoormuse ja lühise eest (gPV klass vastavalt standarditele IEC 60269 ja UL248-19), mille minimaalne kaitsmevool on 1,35 korda suurem nimivoolust (In). Need on valmistatud keraamilisest korpusest, millel on erakordne vastupidavus siserõhule ja termilisele šokile. Kontaktid on valmistatud hõbetatud vasest või messingist, samas kui sulatuselemendid koosnevad Toshiba materjalidest, et vältida vananemist ja säilitada aja jooksul muutumatuid elektrilisi omadusi. Optimaalse jõudluse tagamiseks soovitame nende kaitsmeühendustega kasutada meie 1000 VDC SFPVNH0B kaitsmealuseid.
• Nimipinge: | 1000Vdc |
• Nimivoolud: | 40A...100A |
•Kasutuskategooria: | gPV |
•Nimitud purunemisvõime: | 50kA |
• Minimaalne katkestuse reiting: | 1,35·In |
• Mittesulav vool: | 1,13·In |
•Säilitustemperatuur: | -40°C ... 90°C |
•Töötemperatuur : | -40°C...85°C |
•Kui ümbritseva õhu temperatuur ületab 25°C, vaadake WESTKINGi päikesekaitsme temperatuuri korrigeerimise tabelit.
IEC/EN 60269-1 Kaitsmeühendused – üldnõuded
IEC/EN 60269-6 Fotogalvaaniliste päikesesüsteemide kaitsmeühendused
UL248-19 fotogalvaanilise kaitsme lingid
RoHS-iga ühilduv
Laialdaselt aktsepteeritud ülemaailmselt
Võimalik katkestada madalaid rikkevoolusid
Talub tõhusalt temperatuuritsükleid
Ehitatud vastupidavaks, et pikendada süsteemi pikaealisust
Kõrge kasutegur minimaalsete võimsuskadudega
Kompaktne disain ruumisäästlikuks paigalduseks
Inverterite ja akulaadimiskontrolleritega ühilduv seade pakub kaitset PV-moodulitele ja sobib kombineerimiskasti rakendustele.
Sobib kasutamiseks kõigis fotogalvaanilistes süsteemides, see pakub kaitset PV-süsteemide stringi/massiivi tasemel.
TUV CE
is09001 iatf16949
Hiina
Nimetatud vool | I2t (A2s) | Toitekadu (w) 1,0 tolli | Neto kaal | |
Sulamine | Puhastamine | |||
40A | 140 | 1200 | 8.0 | 224 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 |
Kirjeldus:
1. Kaitsme töötab normaalselt temperatuurivahemikus -5°C kuni 40°C ja täiendavat korrigeerimist pole vaja.
2. Lubatud kasutustingimused on -40°C kuni 85°C.
3. Lubatud kasutustingimuste piires vaadake seda tabelit.
1000 Vdc NH0 gPV Fuse Link on kompaktne ja kvaliteetne toode, mille on välja töötanud ja valmistanud WESTKING New Energy Technology Co., Ltd. kasutamiseks 1000 V alalisvoolu pingeplatvormil. Pingeplatvormiga 40A–100A on see kaitsmeühendus tänu oma väikesele suurusele ja suurele segmenteerimisvõimele mõeldud kombainkastirakendustes ruumi säästmiseks. See on võimeline vooluahelat kiiresti ja lühikese aja jooksul välja lülitama, kaitstes tõhusalt seadmeid liigvoolu- ja lühisrikete põhjustatud kahjustuste eest. See kvaliteetsetest materjalidest valmistatud kaitsmelüli pakub suurepärast töökindlust ja pikka kasutusiga.
