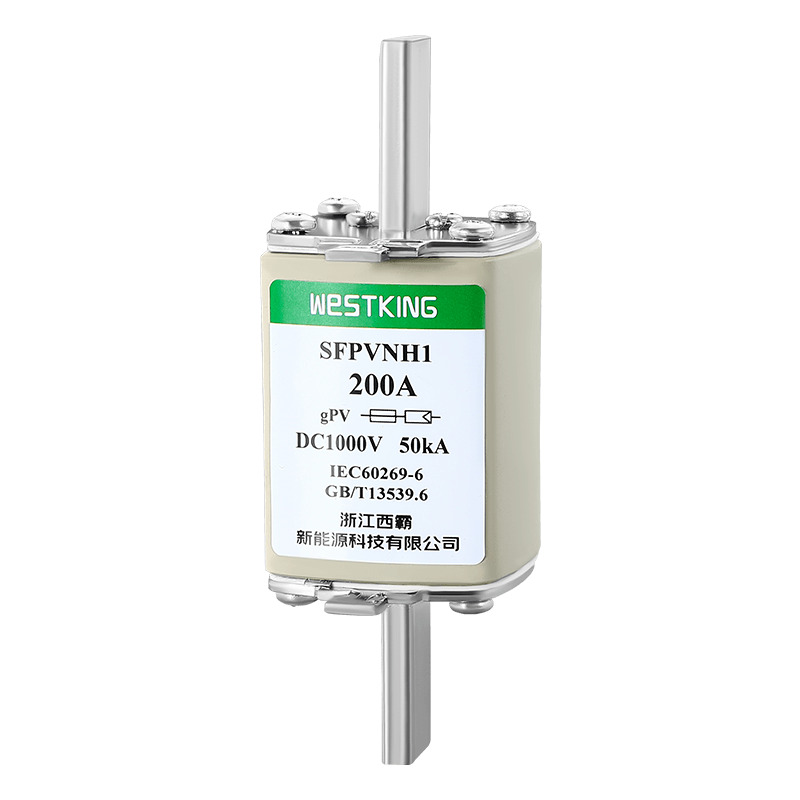

WESTKING SFPVNH1 fotogalvaaniliste (PV) kaitsmete seeria, mis on loodud fotogalvaaniliste süsteemide kaitsmiseks
on pühendatud lahendus. Need WESTKINGi kaitsmelülid, mis on loodud kiiresti reageerima lühistele päikesepaneelides piki PV-ahelat, mängivad keskset rolli PV-ahela kaablite varjestamisel, toimides kategooriliselt esmase kaitsmena.WESTKING SFPVNH1 fotogalvaanilise (PV) kaitsme seeria
on spetsiaalselt loodud fotogalvaaniliste süsteemide kaitseks. Kui PV-ahela päikesepaneelis tekib lühis, kaitsevad WESTKING SFPVNH1 kaitsmelülid tõhusalt PV-ahela (peakaitsmekategooria) kaableid. See kaitsmete seeria mitte ainult ei laienda meie PV kaitsmete suuruste valikut ülemaailmselt, vaid võtab kasutusele ka gPV tüübi, mis vastab mõlemale IEC 60269-6 PV standardile. Lisaks on neil kaitsmetel ka eemaldatavad labad, mida on lihtne otse paigaldada. Nende põhiomaduste hulka kuulub ülemaailmne ühilduvus, madal rikkevoolu katkestusvõime, temperatuuritsükli vastupidavus, vastupidav konstruktsioon süsteemi pikema eluea tagamiseks, kõrge efektiivsus minimaalse võimsuskaoga ja kompaktne jalajälg. WESTKING SFPVNH1 fotogalvaanilise kaitsme seeria on saadaval kahes versioonis: tavaline tera ja otsekinnitus, mis rahuldab erinevate fotogalvaaniliste süsteemide rakenduste erinevaid vajadusi.
• Nimipinge: | 1000Vdc |
• Nimivoolud: | 40A...160A |
•Kasutuskategooria: | gPV |
•Nimitud purunemisvõime: | 50kA |
• Minimaalne katkestuse reiting: | 1,35·In |
• Mittesulav vool: | 1,13·In |
•Säilitustemperatuur: | -40°C ... 90°C |
•Töötemperatuur : | -40°C...85°C |
•Kui ümbritseva õhu temperatuur ületab 25°C, vaadake WESTKINGi päikesekaitsme temperatuuri korrigeerimise tabelit.
IEC/EN 60269-1 Kaitsmeühendused – üldnõuded
IEC/EN 60269-6 Fotogalvaaniliste päikesesüsteemide kaitsmeühendused
UL248-19 fotogalvaanilise kaitsme lingid
RoHS-iga ühilduv
Laialdaselt aktsepteeritud ülemaailmselt
Võimalik katkestada madalaid rikkevoolusid
Talub tõhusalt temperatuuritsükleid
Konstrueeritud vastupidavusega, et pikendada süsteemi pikaealisust
Kõrge kasutegur minimaalsete võimsuskadudega
Kompaktne disain ruumisäästlikuks paigalduseks
Inverteri alalisvoolu sisendite kaitse
Rakendused taasühendajatele (alamkombinaator, massiivi kombineerija, põhikombinaator)
Sobib kõikidele fotogalvaanilistele rakendustele
is09001 iatf16949
Hiina
Nimetatud vool | I2t (A2s) | Toitekadu (w) 1,0 tolli | Neto kaal | |
Sulamine | Puhastamine | |||
40A | 140 | 1200 | 8.0 | 427 g |
50A | 159 | 1431 | 11.0 | |
63A | 467 | 4203 | 12.0 | |
80A | 638 | 5742 | 15.50 | |
100A | 1300 | 11700 | 16.50 | |
125A | 2547 | 22923 | 17.50 | |
160A | 5198 | 46782 | 22.00 |
Kirjeldus:
1. Kaitsme töötab normaalselt temperatuurivahemikus -5°C kuni 40°C ja täiendavat korrigeerimist pole vaja.
2. Lubatud kasutustingimused on -40°C kuni 85°C.
3. Lubatud kasutustingimuste piires vaadake seda tabelit.
1000 Vdc NH0 gPV Fuse Link on kompaktne ja kvaliteetne toode, mille on välja töötanud ja valmistanud WESTKING New Energy Technology Co., Ltd. kasutamiseks 1000 V alalisvoolu pingeplatvormil. Pingeplatvormiga 40A–100A on see kaitsmeühendus tänu oma väikesele suurusele ja suurele segmenteerimisvõimele mõeldud kombainkastirakendustes ruumi säästmiseks. See on võimeline vooluahelat kiiresti ja lühikese aja jooksul välja lülitama, kaitstes tõhusalt seadmeid liigvoolu- ja lühisrikete põhjustatud kahjustuste eest. See kvaliteetsetest materjalidest valmistatud kaitsmelüli pakub suurepärast töökindlust ja pikka kasutusiga.
